Stellen wir uns vor: Ein verschlissenes Kranlaufrad wird ersetzt, doch bald zeigt der neue Spurkranz eine ähnliche Spur. Der Austausch hat das beschädigte Bauteil beseitigt. Warum es beschädigt wurde, ist damit noch nicht geklärt. Genau hier liegt häufig der Schlüssel zu einer dauerhaften Reparatur.
Das Laufrad arbeitet an der Schnittstelle zwischen beweglichem Kran und feststehender Kranbahn. Die Geometrie beider Systeme, die Last und das Verhalten der Antriebe beeinflussen den Schienenkontakt. Ungleichmäßiger Verschleiß ist deshalb kein eindeutiger Fingerabdruck eines einzelnen Fehlers. Er ist ein Hinweis, der Zusammenhang braucht.
Lauffläche und Spurkranz zeigen unterschiedliche Kontakte
Die Lauffläche überträgt die vertikale Last auf den Schienenkopf. Der Spurkranz begrenzt die seitliche Bewegung. Verschleiß an seiner Flanke wirft daher andere Fragen auf als Schäden an der Lauffläche. Entscheidend sind Lage, Ausmaß und zeitliche Entwicklung der Spur sowie entsprechende Veränderungen an der Schiene.
Ein Foto allein bestimmt die Ursache nicht. Eine blanke Kontaktfläche zeigt keine während der Fahrt wirkenden Kräfte. Unterschiede zwischen Rädern beweisen noch keinen Fehler der Kranbahn. Auch ein korrekt gefertigtes neues Bauteil kann schnell verschleißen, wenn die Ursache des ungünstigen Kontakts bestehen bleibt.

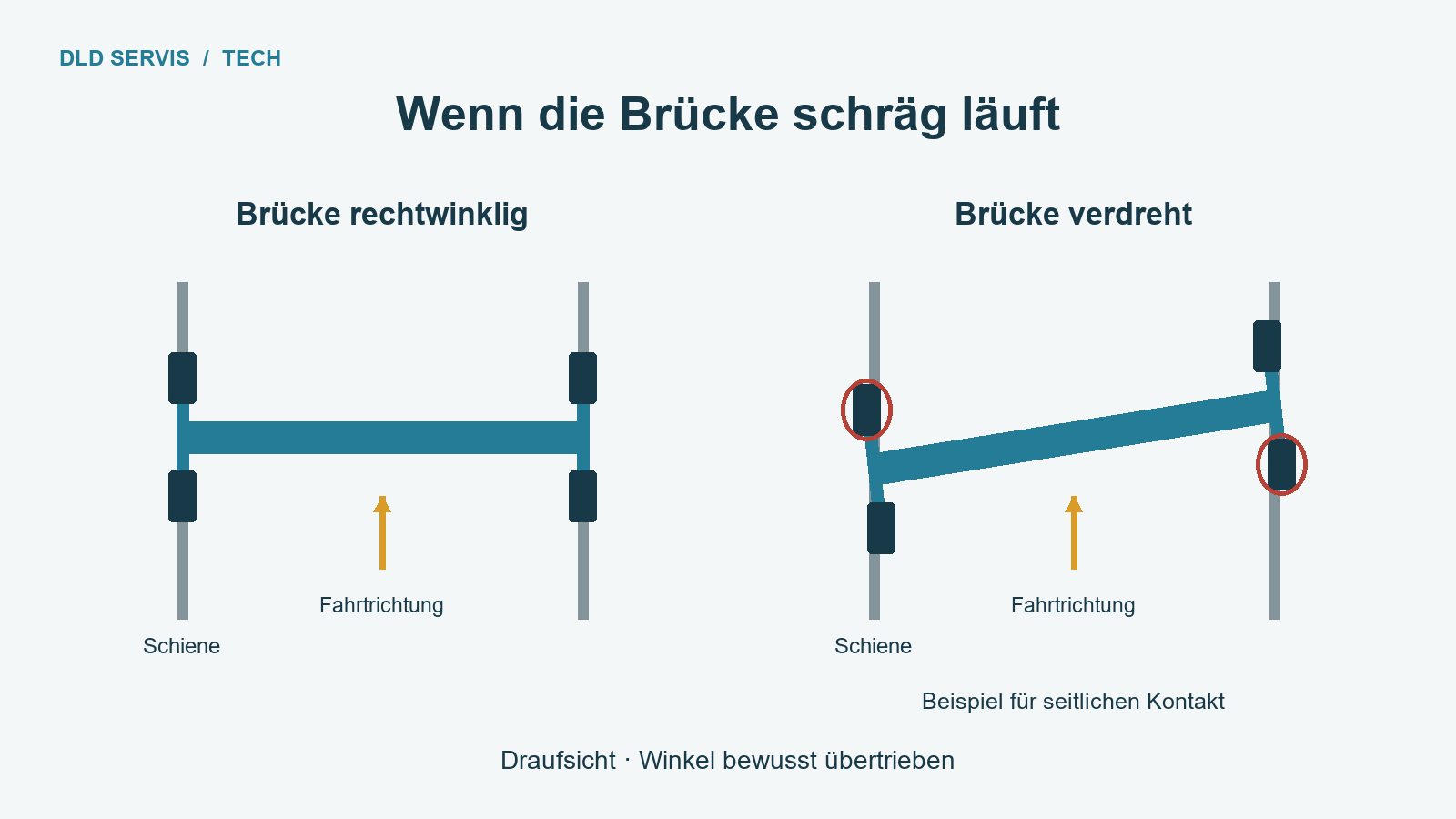

Wenn die Brücke schräg läuft
Eilt eine Brückenseite der anderen voraus, verdreht sich der Kran gegenüber der Bahn. Beim Schräglauf können Spurkränze die Schienenflanken berühren und Querkräfte erzeugen. Diese wirken über das Rad hinaus auf Lagerungen, Kopfträger und Tragwerk. Der Verschleiß verändert wiederum die Bedingungen der nächsten Fahrt.
Die Untersuchung umfasst deshalb mehrere verbundene Bereiche:
- Kranbahn: horizontale und vertikale Ausrichtung, Spurweite, lokale Abweichungen, Schienenstöße und Befestigungen.
- Fahrwerk: Lage und Ausrichtung der Räder, Unterschiede der wirksamen Durchmesser, Lager, Spiel und Baugruppengeometrie.
- Antriebe und Bremsen: unterschiedliches Verhalten beider Seiten beim Anfahren, während gleichmäßiger Fahrt und beim Anhalten.
- Betrieb: Position von Katze und Last, Lastverteilung, Verunreinigungen und veränderte Haftung zwischen Rad und Schiene.
Diese Übersicht ist weder Diagnose noch Rangliste möglicher Verursacher. Unterschiedliche Radlasten können den Kontakt beeinflussen; ihre Bedeutung hängt jedoch von der jeweiligen Krankonstruktion ab.
Was die Forschung in Košice zeigte
Forschende der Technischen Universität Košice untersuchten in einem 2023 in Sensors veröffentlichten Beitrag fehlerhaftes Fahrverhalten mithilfe von Sensoren. Der Versuch nutzte einen Zweiträger-Laborkran mit 2,5 Metern Spannweite und 50 Kilogramm Tragfähigkeit. Unterschiedliche Ansteuerung der Fahrantriebe erzeugte Schräglauf, dessen Auswirkungen durch Dehnungsmessungen erfasst wurden.
Für die Praxis zählt das Prinzip: Ein scheinbares Radproblem kann aus dem Zusammenspiel von Antrieben und Tragwerk entstehen. Das Laborergebnis ist jedoch keine universelle Einstellung für Industriekrane. Kräfte, zulässige Abweichungen und Abhilfemaßnahmen hängen vom konkreten Gerät ab.
Wo und wann tritt das Problem auf?
Für den Service ist hilfreich, ob sich das Verhalten am gleichen Bahnabschnitt, beim Anfahren, beim Bremsen oder bei einer bestimmten Katzenposition wiederholt. Ein ortsgebundener Befund lenkt die Prüfung anders als ein Problem, das die Brücke durch die gesamte Halle begleitet. Beides ersetzt keine Messung.
Eine brauchbare Dokumentation benennt Rad und Seite, erfasst Rad sowie zugehörige Schiene und hält die Betriebsbedingungen fest. Die fachliche Beurteilung verbindet diese Angaben mit Bahngeometrie, Radlagerungen, Antriebszustand und Gerätedokumentation. Ein Teiletausch oder das Ausrichten einer Schiene ohne diesen Zusammenhang kann das Problem lediglich verschieben.
Nach der Reparatur braucht es einen Ausgangsbefund
Nach der Reparatur sollten Geometrie und Kontaktflächen dokumentiert, das Verhalten bei den zutreffenden Betriebsprüfungen überprüft und die weitere Entwicklung beobachtet werden. Erst der Vergleich zeigt, ob der ungünstige Trend beendet ist. Nicht identische Radfotos sind das Ziel, sondern ein Gesamtsystem, das unter seinen vorgesehenen Bedingungen arbeitet.
Service und Reparatur von Brückenkranen · Service und Ausrichtung von Kranbahnen
ISO 12488-1:2012 behandelt geometrische Toleranzen für Räder und Fahrbahnen. Der offizielle Katalogeintrag wurde am 26. Oktober 2026 geprüft; dieser Beitrag übernimmt keine Zahlenwerte aus dem vollständigen Normtext. Verschleißgrenzen und weiteres Vorgehen richten sich nach Dokumentation und fachlicher Beurteilung des konkreten Geräts. ISO 12488-1:2012
