Eine Klemme lockert sich, die Schiene verschiebt sich, und nach dem Nachziehen tritt das Problem erneut auf. Eine „stärkere Schraube“ allein löst die Ursache nicht. Zu prüfen ist die gesamte Anordnung: Schiene, Klemme, Klemmenunterteil, Auflagerung und Bahngeometrie. Einstellbare Schienenklemmen, auch Rail Clips genannt, ermöglichen eine Lagekorrektur innerhalb der Grenzen des jeweiligen Systems.
Was sich mit der Klemme einstellen lässt
Eine einstellbare Befestigung ermöglicht das seitliche Ausrichten der Schiene gegenüber ihrer Auflagerung. Die Bauart bestimmt Einstellverfahren, Verstellbereich und zulässige Schienenbewegungen. Nicht jede Klemme soll die Schiene vollständig starr einspannen: Manche Systeme lassen definierte Bewegungen zu. Maßgebend sind die Unterlagen zur jeweiligen Lagerung.
Seitliches Ausrichten ist kein Höhenausgleich. Die Klemme behebt weder einen durchgebogenen Träger noch eine beschädigte Schiene oder ungeeignete Auflagerung. Vor dem Ausrichten sind die gemessene Geometrie und eine mögliche unzulässige Exzentrizität der neuen Schienenlage gegenüber dem Tragwerk zu prüfen.
Unterschiedliche Schienen benötigen passende Komponenten
Die Schraubenbezeichnung oder ein ähnliches Aussehen reichen für die Auswahl nicht aus. Entscheidend sind Breite, Dicke und Form des Schienenfußes, die Kontaktlage der Klemme, ihre Basis und die Krafteinleitung in den Untergrund. Auch Belastung und erforderlicher Verstellbereich sind zu berücksichtigen.
Die Regel „ein Profil = genau eine Klemme“ gilt nicht. Für dieselbe Schiene können verschiedene Systeme geeignet sein. Umgekehrt kann eine scheinbar passende Klemme für die konkrete Anordnung ungeeignet sein. Die Kompatibilität umfasst die gesamte Befestigung einschließlich einer möglichen Schienenunterlage.
Wann eine elastische Schienenunterlage sinnvoll ist

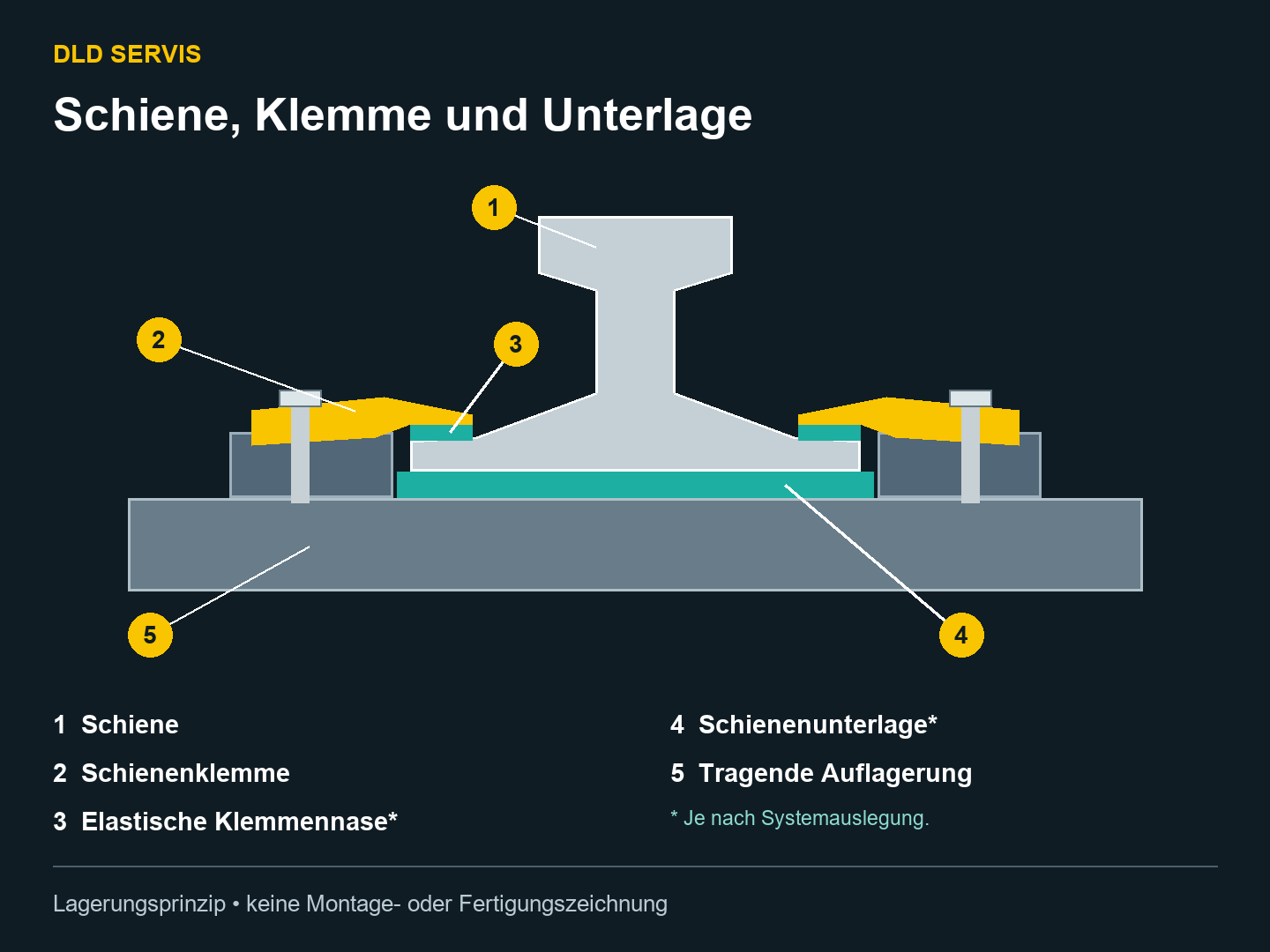

Eine elastische Unterlage, oft Rubber Pad genannt, liegt unter dem Schienenfuß und gehört zur Auflagerung. In einer dafür ausgelegten Anordnung kann sie örtliche Kontaktbelastungen mindern und Geräusche sowie Schwingungen begrenzen. Ihr Einbau verbessert jedoch nicht automatisch jede Kranbahn.
Es gibt Lagerungen mit und ohne Unterlage. Entscheidend ist die Systemauslegung; beim Austausch sind vorgeschriebener Werkstoff, Dicke, Steifigkeit und Einsatzbedingungen zu prüfen. Ein beliebiger Gummistreifen ist kein gleichwertiger Ersatz. Eine zusätzliche Unterlage verändert die Schienenhöhe und die Lage des Schienenfußes zur Klemme. Sie darf daher nicht unabhängig von der Befestigung beurteilt werden.
Die Unterlage unter der Schiene und ein elastisches Element der Klemme sind verschiedene Bauteile. Besitzt die Klemme eine elastische Nase am Schienenfuß, hat diese ihre eigene Funktion. Allein daraus folgt nicht, ob zusätzlich eine Unterlage unter der Schiene erforderlich ist.
Beispiel: neue Schiene, vorhandene Klemmen
Bei einem geplanten Austausch ändern sich Schienenprofil und Unterlage. Die bisherigen Schrauben passen weiterhin in die Bohrungen. Damit ist die Eignung der Befestigung noch nicht bestätigt: Kontakt am neuen Schienenfuß, Aufbauhöhe, Verstellweg und Tragfähigkeit der Komponenten müssen geprüft werden. Dies ist ein erläuterndes Beispiel, kein Bericht über ein Kundenprojekt.
Unterlagen für Beurteilung und Instandsetzung
- Schienenbezeichnung und verfügbare Profilzeichnung.
- Fotos und Kennzeichnungen der Klemmen, Unterteile und Verankerung.
- Angaben zu vorhandener Unterlage, Spezifikation und Zustand.
- Kranbahn- und Kranunterlagen, Vermessung und beobachtete Auffälligkeiten.
- Möglichkeiten für sicheren Zugang und Stillsetzung.
Wiederholtes Lockern erfordert Ursachenklärung statt bloßem Nachziehen. Nach dem Eingriff sind Geometrie und Befestigung entsprechend Arbeitsumfang und Dokumentation zu überprüfen. Ein allgemeingültiges Drehmoment, ein Klemmenabstand oder eine Toleranz lässt sich diesem Artikel nicht entnehmen. Sachkundige Personen müssen die Arbeiten planen und ausführen sowie das Gerät gegen Bewegung und unbeabsichtigtes Anlaufen sichern.
DLD Servis übernimmt Vermessung, Ausrichtung und Instandsetzung von Kranbahnen. Für eine erste Beurteilung senden Sie Schienenbezeichnung, Fotos der Befestigung und eine Beschreibung des Problems. Kranbahnservice und Ausrichtung.
Quellen und Anwendungsgrenzen
SCI P178 (1997), Abschnitt 6.6, erläutert Lagerungs- und Befestigungsprinzipien; historische Normverweise werden hier nicht als aktuelle Anforderungen übernommen. Der offizielle Katalog zu ISO 12488-1:2012 beschreibt geometrische Toleranzen für Räder und Fahrbahnen; anzuwendende Werte erfordern die einschlägigen Unterlagen und eine Beurteilung. HSE bietet britische Hinweise zur sicheren Instandhaltung, keine Rechtsvorschriften anderer Länder. Quellen geprüft am 19.10.2026. Artikel und Schema ersetzen keine systemspezifische Planung oder Montageanleitung.
