Příchytka se uvolňuje, kolejnice se posouvá a po dotažení se problém vrátí. V takové situaci nestačí vybrat „silnější šroub“. Je třeba prověřit celou sestavu: kolejnici, příchytku, její základnu, uložení a geometrii dráhy. Nastavitelné příchytky, označované také jako rail clips, umožňují upravit polohu kolejnice, ale pouze v mezích konkrétního systému.
Co se příchytkou nastavuje

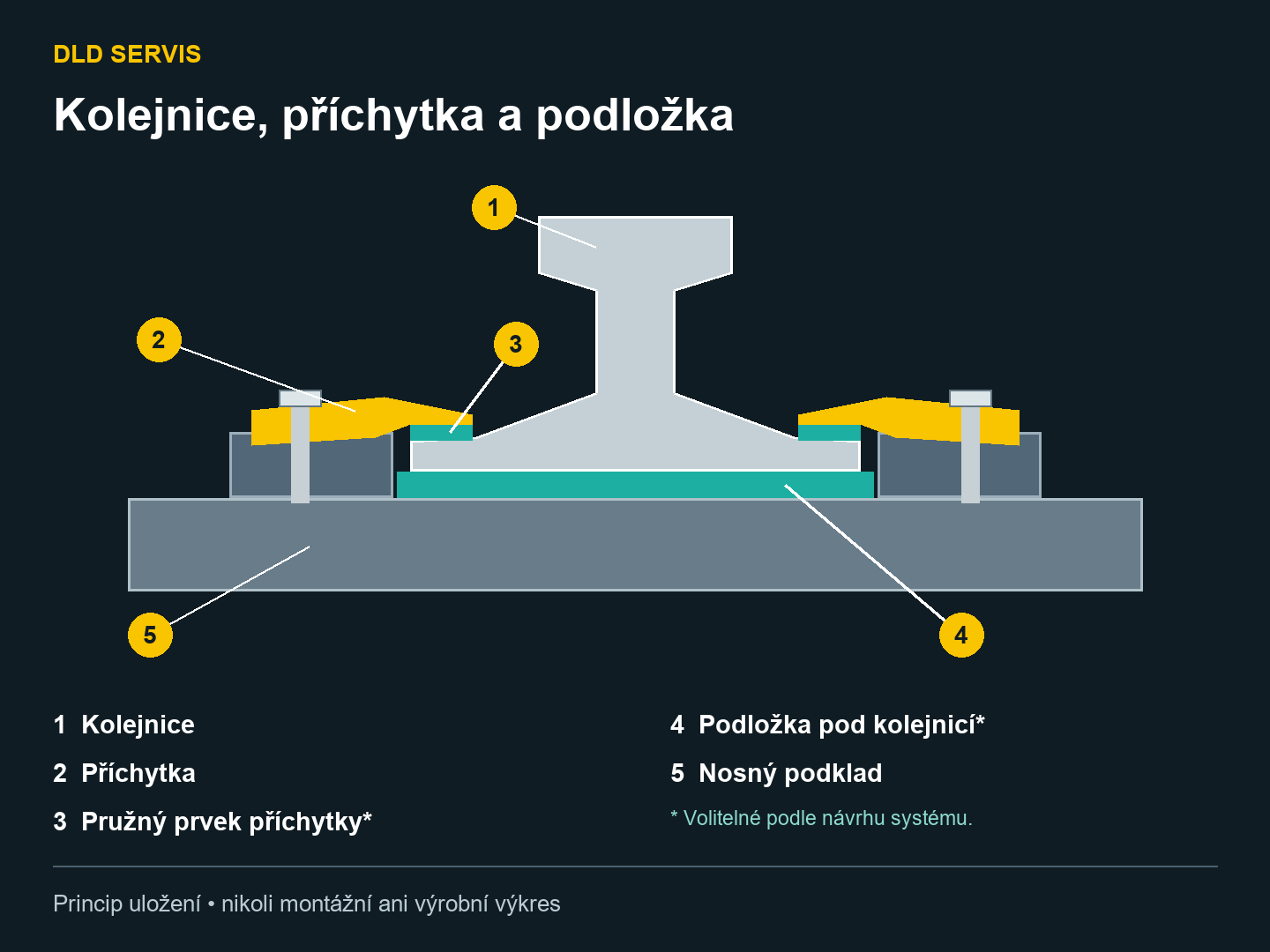

Rektifikovatelné upevnění umožňuje směrové nastavení kolejnice vůči podkladu. Konstrukce příchytky určuje způsob a rozsah nastavení i to, jaký pohyb kolejnice zůstává přípustný. Ne každá příchytka má kolejnici zcela sevřít: některé sestavy počítají s řízeným pohybem. Rozhoduje dokumentace daného uložení.
Boční nastavení není výškové vyrovnání. Příchytka neopraví prohnutý nosník, poškozenou kolejnici ani nevyhovující podklad. Před rektifikací je nutné znát naměřenou geometrii a prověřit, zda lze požadované polohy dosáhnout bez nepřípustného vyosení kolejnice vůči nosné konstrukci.
Na různé kolejnice se nehodí stejná sestava
Při výběru nestačí označení šroubu ani podobný vzhled. Důležité jsou šířka, tloušťka a tvar paty kolejnice, poloha kontaktu příchytky, její základna a přenos sil do podkladu. Výběr musí odpovídat také zatížení a požadovanému rozsahu nastavení.
Neplatí jednoduché pravidlo „jeden profil = jediná příchytka“. Pro stejnou kolejnici mohou existovat různé vhodné systémy. Naopak příchytka, která rozměrově vypadá použitelně, nemusí dané sestavě vyhovovat. Kompatibilita se ověřuje pro celek včetně případné podložky.
Kdy má význam rubber pad pod kolejnicí
Pružná podložka pod patou kolejnice je součástí uložení. Ve vhodně navržené sestavě může zmírnit koncentraci kontaktního zatížení a omezit hluk a vibrace. Její použití však automaticky neznamená lepší řešení každé dráhy.
Existují uložení s podložkou i bez ní. O použití rozhoduje návrh systému; při výměně je nutné ověřit předepsaný materiál, tloušťku, tuhost a provozní podmínky. Libovolný pás gumy není rovnocennou náhradou. Doplnění podložky mění výšku kolejnice i vzájemnou polohu paty a příchytky, proto se neposuzuje odděleně od upevnění.
Podložka pod kolejnicí a pružný prvek příchytky nejsou totéž. Má-li příchytka pružný přítlačný prvek u paty, jde o jinou část sestavy. Jeho přítomnost sama neurčuje, zda má být pod kolejnicí také rubber pad.
Příklad: nová kolejnice, původní příchytky
Při plánované výměně se změní profil kolejnice a navrhne se podložka. Původní šrouby stále pasují do otvorů. To ještě nepotvrzuje správné upevnění: je třeba prověřit kontakt s novou patou, výšku sestavy, dostupné nastavení i únosnost jednotlivých částí. Jde o modelový příklad, nikoli popis konkrétní realizace.
Co připravit pro posouzení a servis
- Označení kolejnice a dostupný výkres profilu.
- Fotografie příchytek, jejich označení, základen a způsobu kotvení.
- Informaci, zda je pod kolejnicí podložka, jaká je a v jakém je stavu.
- Dokumentaci dráhy a jeřábu, zaměření a popis provozních projevů.
- Možnosti bezpečného přístupu a odstávky.
Opakované uvolňování je důvod hledat příčinu, nikoli jen opakovat dotažení. Po zásahu má následovat ověření geometrie a upevnění podle rozsahu prací a dokumentace. Univerzální utahovací moment, rozteč příchytek ani toleranci nelze zvolit podle tohoto článku. Práci musí připravit a provést kompetentní tým se zajištěním zařízení proti pohybu a nežádoucímu spuštění.
DLD Servis zajišťuje zaměření, rektifikaci a opravy jeřábových drah. Pro první posouzení pošlete označení kolejnice, fotografie upevnění a popis problému. Servis a rektifikace jeřábových drah.
Zdroje a meze použití
SCI P178 (1997), oddíl 6.6, vysvětluje principy uložení a upevnění; jeho staré normové odkazy zde nepřebíráme jako platné požadavky. Oficiální katalog ISO 12488-1:2012 vymezuje geometrické tolerance kol a drah; konkrétní hodnoty musí určit příslušná dokumentace a posouzení. HSE je britské doporučení pro bezpečnou údržbu, nikoli místní právní předpis. Zdroje ověřeny 19.10.2026. Článek a schéma nenahrazují návrh ani montážní postup konkrétního systému.
