Príchytka sa uvoľňuje, koľajnica sa posúva a po dotiahnutí sa problém vráti. V takej situácii nestačí vybrať „silnejšiu skrutku“. Treba preveriť celú zostavu: koľajnicu, príchytku, jej základňu, uloženie a geometriu dráhy. Nastaviteľné príchytky, označované aj ako rail clips, umožňujú upraviť polohu koľajnice, ale iba v možnostiach konkrétneho systému.
Čo sa príchytkou nastavuje
Rektifikovateľné uchytenie umožňuje smerové nastavenie koľajnice voči podkladu. Konštrukcia príchytky určuje spôsob a rozsah nastavenia aj to, aký pohyb koľajnice zostáva prípustný. Nie každá príchytka má koľajnicu úplne zovrieť: niektoré zostavy počítajú s riadeným pohybom. Rozhoduje dokumentácia daného uloženia.
Bočné nastavenie nie je výškové vyrovnanie. Príchytka neopraví prehnutý nosník, poškodenú koľajnicu ani nevyhovujúci podklad. Pred rektifikáciou treba poznať nameranú geometriu a preveriť, či sa požadovaná poloha dá dosiahnuť bez neprípustného vyosenia koľajnice voči nosnej konštrukcii.
Na rôzne koľajnice sa nehodí tá istá zostava
Pri výbere nestačí označenie skrutky ani podobný vzhľad. Dôležitá je šírka, hrúbka a tvar päty koľajnice, poloha kontaktu príchytky, jej základňa a spôsob prenosu síl do podkladu. Výber musí zodpovedať aj zaťaženiu a požadovanému rozsahu nastavenia.
Neplatí jednoduché pravidlo „jeden profil = jediná príchytka“. Pre rovnakú koľajnicu môžu existovať rôzne vhodné systémy. Naopak, príchytka, ktorá rozmerovo vyzerá použiteľne, nemusí vyhovovať danej zostave. Kompatibilita sa overuje pre celok vrátane prípadnej podložky.
Kedy má význam rubber pad pod koľajnicou
Pružná podložka pod pätou koľajnice je súčasť uloženia. Vo vhodne navrhnutej zostave môže zmierniť koncentráciu kontaktného zaťaženia a obmedziť hluk a vibrácie. Jej použitie však neznamená automaticky lepšie riešenie každej dráhy.
Existujú uloženia s podložkou aj bez nej. O použití rozhoduje návrh systému; pri výmene treba overiť predpísaný materiál, hrúbku, tuhosť a prevádzkové podmienky. Ľubovoľný pás gumy nie je rovnocennou náhradou. Doplnenie podložky mení výšku koľajnice aj vzájomnú polohu päty a príchytky, preto sa neposudzuje oddelene od uchytenia.

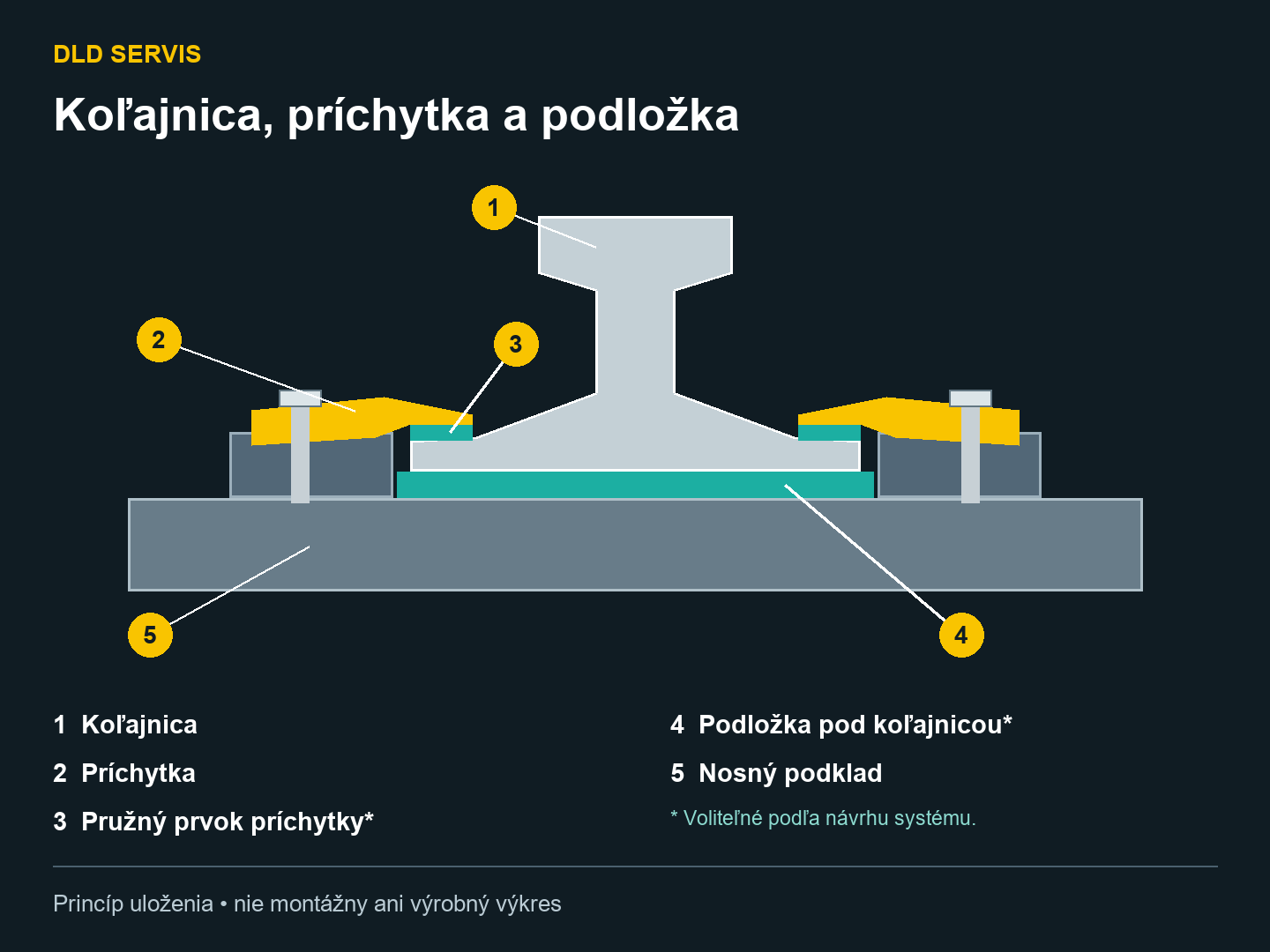

Podložka pod koľajnicou a pružný prvok príchytky nie sú to isté. Ak má príchytka pružný prítlačný prvok pri päte, ide o inú časť zostavy. Jeho prítomnosť sama osebe neurčuje, či má byť pod koľajnicou aj rubber pad.
Príklad: nová koľajnica, pôvodné príchytky
Pri plánovanej výmene sa zmení profil koľajnice a navrhne sa podložka. Pôvodné skrutky stále pasujú do otvorov. To ešte nepotvrdzuje správne uchytenie: treba preveriť kontakt s novou pätou, výšku zostavy, dostupné nastavenie aj únosnosť jednotlivých častí. Ide o modelový príklad, nie opis konkrétnej realizácie.
Čo pripraviť pre posúdenie a servis
- Označenie koľajnice a dostupný výkres profilu.
- Fotografie príchytiek, ich označenie, základne a spôsob kotvenia.
- Informáciu, či je pod koľajnicou podložka, aká je a v akom je stave.
- Dokumentáciu dráhy a žeriavu, zameranie a opis prevádzkových prejavov.
- Možnosti bezpečného prístupu a odstávky.
Opakované uvoľňovanie je dôvod hľadať príčinu, nie iba opakovať dotiahnutie. Po zásahu má nasledovať overenie geometrie a uchytenia podľa rozsahu prác a dokumentácie. Univerzálny uťahovací moment, rozstup príchytiek ani toleranciu nemožno zvoliť podľa tohto článku. Prácu musí pripraviť a vykonať kompetentný tím so zaistením zariadenia proti pohybu a nežiaducemu spusteniu.
DLD Servis zabezpečuje zameranie, rektifikáciu a opravy žeriavových dráh. Pre prvé posúdenie pošlite označenie koľajnice, fotografie uchytenia a opis problému. Servis a rektifikácia žeriavových dráh.
Zdroje a hranice použitia
