Képzeljük el: kicserélnek egy kopott darukereket, de az új nyomkarimán hamarosan hasonló nyom jelenik meg. A csere megszüntette a sérült alkatrészt. Arra azonban nem adott választ, hogy miért sérült meg. A tartós javítás kulcsa gyakran éppen ebben a különbségben rejlik.
A kerék a mozgó daru és a rögzített darupálya találkozásánál dolgozik. Mindkettő geometriája, a terhelés és a hajtások működése befolyásolja a sínnel való érintkezést. Az egyenetlen kopás ezért nem egyetlen hiba egyértelmű ismertetőjele, hanem összefüggéseiben értelmezendő nyom.
A futófelület és a nyomkarima más érintkezésről árulkodik
A futófelület adja át a függőleges terhelést a sínfejnek. A nyomkarima korlátozza az oldalirányú elmozdulást. A karima oldalának kopása ezért más kérdéseket vet fel, mint a futófelület sérülése. Számít a nyom helye, kiterjedése, időbeli változása és az, hogy a sínen is jelentkezik-e hasonló változás.
Egy fénykép önmagában nem határozza meg az okot. A kifényesedett felület nem mutatja meg a haladás közben fellépő erőket, a kerekek közötti eltérés pedig még nem bizonyít pályahibát. A megfelelően gyártott új alkatrész is gyorsan kophat, ha a kedvezőtlen érintkezés oka megmarad.

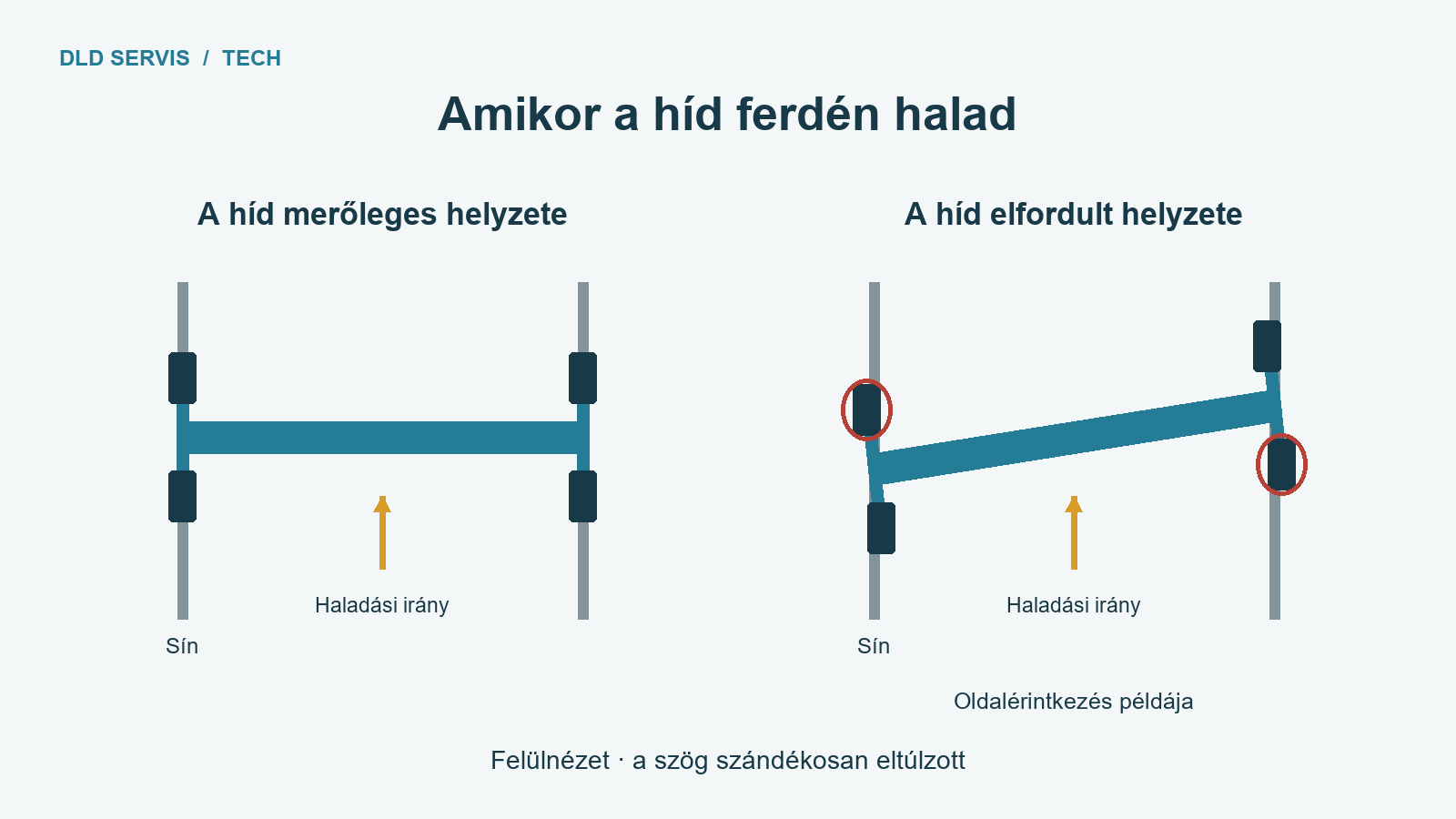

Amikor a híd ferdén halad
Ha a híd egyik oldala a másikhoz képest előresiet, a daru elfordul a pályához viszonyítva. Ferdefutáskor a nyomkarimák a sínek oldalához érhetnek, és keresztirányú erők keletkezhetnek. Ezek a kerék megtámasztását, a végkocsikat és a tartószerkezetet is terhelik. A kopás közben a következő menet érintkezési viszonyait is megváltoztatja.
Az okot ezért több összefüggő területen kell keresni:
- Darupálya: vízszintes és magassági vonalvezetés, nyomtáv, helyi eltérések, sínillesztések és rögzítések.
- Futómű: a kerekek helyzete és iránya, hatásos átmérőik különbsége, csapágyak, hézagok és szerelési geometria.
- Hajtások és fékek: az oldalak eltérő viselkedése induláskor, egyenletes haladáskor és megálláskor.
- Üzemeltetés: a futómacska és a teher helyzete, terheléseloszlás, szennyeződés és a kerék–sín tapadás változásai.
Ez nem diagnózis és nem a lehetséges hibák rangsora. Az eltérő kerékterhelés például befolyásolhatja az érintkezést, jelentőségét azonban az adott daru kialakítása alapján kell megítélni.
Mit mutatott a kassai kutatás?
A Kassai Műszaki Egyetem kutatói a Sensors folyóiratban 2023-ban megjelent tanulmányukban érzékelőkkel vizsgálták a rendellenes haladást. A kísérlethez 2,5 méter fesztávú, 50 kilogramm teherbírású laboratóriumi kétfőtartós darut használtak. A haladási hajtások eltérő vezérlése ferdefutást idézett elő, amelynek hatásait nyúlásméréssel lehetett kimutatni.
A gyakorlat számára az alapelv fontos: a látszólagos kerékhiba a hajtások és a szerkezet kölcsönhatásából is eredhet. A laboreredmény azonban nem általános beállítási útmutató ipari darukhoz. Az erők, a megengedett eltérések és a javítás módja az adott berendezéstől függnek.
Hol és mikor ismétlődik a jelenség?
A szerviznek hasznos információ, hogy a tünet ugyanazon pályaszakaszon, induláskor, fékezéskor vagy egy bizonyos macskahelyzetnél tér-e vissza. A pálya adott pontjához kötött jelenség másfelé irányítja a vizsgálatot, mint az, amely az egész csarnokon át kíséri a hidat. Egyik megfigyelés sem helyettesíti a mérést.
A használható feljegyzés azonosítja a kereket és az oldalt, dokumentálja a kereket és az érintett sínt, valamint rögzíti az üzemi körülményeket. A szakmai értékelés ezeket a pálya geometriájával, a kerekek megtámasztásával, a hajtások állapotával és a dokumentációval együtt vizsgálja. Az összefüggések nélküli alkatrészcsere vagy sínbeállítás csupán elhalaszthatja a problémát.
A javítás után új kiindulási állapot kell
A javítás után érdemes rögzíteni a geometriát és az érintkező felületek állapotát, ellenőrizni a működést a megfelelő üzemi vizsgálatok során, majd követni a változásokat. Az összehasonlítás mutatja meg, megállt-e a kedvezőtlen folyamat. A cél nem az, hogy minden kerék egyformának tűnjön a fényképen, hanem hogy az egész rendszer a tervezett feltételek között működjön.
Híddaruk szervizelése és javítása · Darupályák szervizelése és beállítása
Az ISO 12488-1:2012 a kerekek és pályák geometriai tűréseivel foglalkozik. A hivatalos katalógusbejegyzést 2026. október 26-án ellenőriztük; a cikk nem közöl számszerű tűréseket a teljes szabványszövegből. A kopási határértékeket és a további teendőket az adott berendezés dokumentációja és szakmai értékelése határozza meg. ISO 12488-1:2012
