A kapocs meglazul, a sín elmozdul, és a csavarok meghúzása után a hiba visszatér. Ilyenkor nem elég „erősebb csavart” választani. A teljes szerelvényt kell megvizsgálni: a sínt, a kapcsot, annak alapját, a sín alátámasztását és a pálya geometriáját. Az állítható sínrögzítő kapcsok, más néven rail clips elemek, a sín helyzetének korrekcióját teszik lehetővé, de csak az adott rendszer határain belül.
Mit lehet a kapoccsal beállítani?
Az állítható rögzítés a sín oldalirányú beállítását teszi lehetővé az alátámasztáshoz képest. A kapocs kialakítása határozza meg a beállítás módját, tartományát és a megengedett sínmozgást. Nem minden kapocs feladata a sín teljesen merev leszorítása: egyes rendszerek meghatározott mozgást engednek. Az adott szerkezet dokumentációja az irányadó.
Az oldalirányú beállítás nem magassági szintezés. A kapocs nem javítja ki a lehajlott tartót, a sérült sínt vagy a nem megfelelő alátámasztást. Beállítás előtt ismerni kell a bemért geometriát, és ellenőrizni kell, hogy az új sínhelyzet nem okoz-e megengedhetetlen külpontosságot a tartószerkezethez képest.
Különböző sínekhez megfelelő szerelvény kell
A csavar jelölése vagy a hasonló külső nem elegendő a kiválasztáshoz. Fontos a síntalp szélessége, vastagsága és alakja, a kapocs érintkezési helye, alapja és az erőátadás módja. A terhelést és a szükséges beállítási tartományt is figyelembe kell venni.
Nem igaz, hogy egy sínprofilhoz csak egyetlen kapocs használható. Ugyanahhoz a sínhez több megfelelő rendszer is létezhet. Ugyanakkor egy méretileg megfelelőnek tűnő kapocs sem feltétlenül alkalmas az adott szerkezethez. Az összeférhetőséget a teljes összeállításra, az esetleges alátéttel együtt kell ellenőrizni.
Mikor indokolt a rubber pad alkalmazása?
A síntalp alatti rugalmas alátét az alátámasztás része. Megfelelően tervezett rendszerben mérsékelheti a helyi érintkezési terheléseket, a zajt és a rezgést. Beépítése azonban nem jelent automatikusan jobb megoldást minden darupályán.
Léteznek alátétes és alátét nélküli kialakítások. Az alkalmazást a rendszer terve határozza meg; cserekor ellenőrizni kell az előírt anyagot, vastagságot, merevséget és üzemi feltételeket. Egy tetszőleges gumicsík nem egyenértékű helyettesítő. Az alátét hozzáadása megváltoztatja a sín magasságát, valamint a síntalp és a kapocs egymáshoz viszonyított helyzetét, ezért a rögzítéstől függetlenül nem értékelhető.

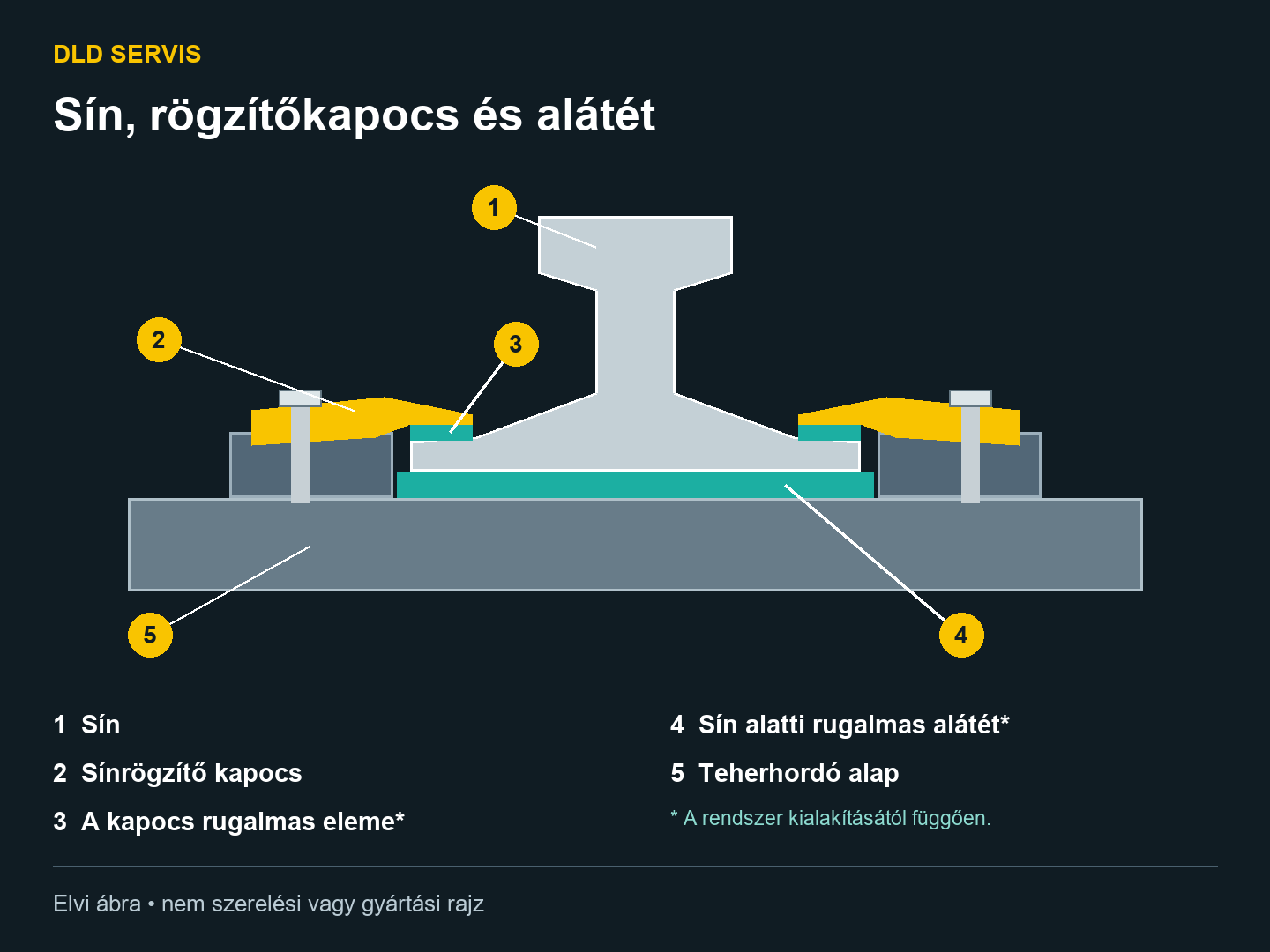

A sín alatti alátét és a kapocs rugalmas eleme két külön alkatrész. Ha a kapocs a síntalpnál rugalmas nyomóelemet tartalmaz, annak saját szerepe van. Jelenléte önmagában nem dönti el, hogy a sín alá is szükséges-e gumialátét.
Példa: új sín, meglévő kapcsok
A tervezett csere során megváltozik a sínprofil, és alátétet is terveznek. A régi csavarok továbbra is illeszkednek a furatokba. Ez még nem igazolja a megfelelő rögzítést: ellenőrizni kell az új síntalppal való érintkezést, a szerelvény magasságát, a beállítási lehetőséget és az alkatrészek teherbírását. Ez szemléltető példa, nem egy konkrét ügyfélmunka leírása.
Mit érdemes előkészíteni a felméréshez?
- A sín jelölését és a rendelkezésre álló profilrajzot.
- A kapcsok, alapok és lehorgonyzás fényképeit, azonosítóit.
- A meglévő alátét típusát, előírásait és állapotát.
- A daru és a pálya dokumentációját, a bemérési eredményeket és az üzemi tüneteket.
- A biztonságos hozzáférés és leállítás lehetőségeit.
Az ismételt lazulás okfeltárást igényel, nem csupán újabb meghúzást. A beavatkozás után a geometriát és a rögzítést a munka terjedelmének és a dokumentációnak megfelelően kell ellenőrizni. A cikk alapján nem választható általános meghúzási nyomaték, kapocstávolság vagy tűrés. A munkát hozzáértő szakembereknek kell megtervezniük és elvégezniük, a berendezést mozgás és véletlen indítás ellen biztosítva.
A DLD Servis darupályák bemérését, beállítását és javítását végzi. Az első értékeléshez küldje el a sín jelölését, a rögzítés fényképeit és a probléma leírását. Darupályák szervize és beállítása.
Források és alkalmazási korlátok
Az SCI P178 (1997) 6.6. fejezete az alátámasztás és a rögzítés alapelveit ismerteti; régi szabványhivatkozásait nem kezeljük jelenlegi követelményként. Az ISO 12488-1:2012 hivatalos katalógusa a kerekek és pályák geometriai tűréseit tárgyalja; az alkalmazandó értékekhez megfelelő dokumentáció és értékelés szükséges. A HSE brit karbantartás-biztonsági útmutató, nem más országok jogszabálya. A források ellenőrzése: 2026. október 19. A cikk és az ábra nem helyettesíti az adott rendszer tervezését vagy szerelési utasítását.
